Rádio Receiver ATS20+ ATS-20+ Nano Atmega328p - SI4732 A10 atualização update firmware - bateria - battery

 Olá, primeiramente você precisa de um cabo USB x mini usb b (V3)

Romper a conexão 5volts do cabo, pode ser removendo o terminal interno de conexão ou então cortando o fio referente aos 5v (Caso não faça isso e ligue o ATS diretamente, poderá queimar o rádio)

O meu veio com firmware 1.15 - atualizei para 1.18 porém fiz modificações

Ativei via software a marcação de carga da bateria (atualizei os dados de marcação %)

Dados atualizados carga e descarga da bateria

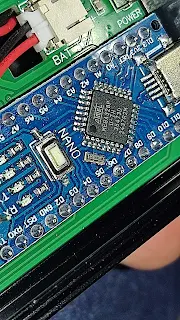

BATTERY VOLTAGE PIN A1

Para isso você irá baixar o arquivo Código Source do firmware recente

Ats20_ats_ex

Baixar o programa e bibliotecas para Arduino IDE

Arduino IDE

Baixar as bibliotecas encontrada dentro do arquivo compactado

ATS-20 Starter Pack v2.1

Baixar o programa para regravação do firmware

AVRDUDESS

1º Descompacte o código source firmware

2º Instale o Arduino IDE

3º Descompacte o arquivo que contém as bibliotecas

4º Abra o Arduino IDE, abra o arquivo ATS_EX.ino que estará dentro da pasta Source do firmware

5º Abra o Pack que contem as bibliotecas, procure a pasta (libraries) copie ela para, Meus documentos Arduino

6ª Localize a aba (defs.h) , modifique a linha 21

#define BATTERY_VOLTAGE_PIN A1 (nela estará A2, deixe como A1)

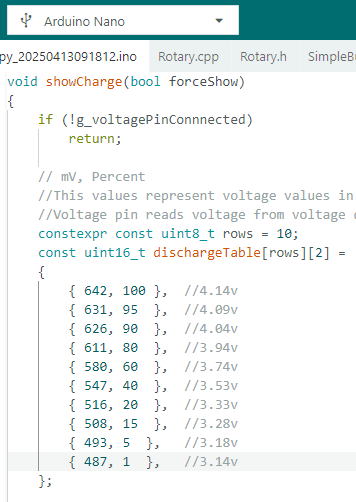

7ª Abra a primeira aba (ATS_EX_) e localize os dados referente a bateria, segue a lista abaixo. +- linha 726 a 735

        { 642, 100 },  //4.14v

        { 631, 95  },  //4.09v

        { 626, 90  },  //4.04v

        { 611, 80  },  //3.94v

        { 580, 60  },  //3.74v

        { 547, 40  },  //3.53v

        { 516, 20  },  //3.33v

        { 508, 15  },  //3.28v

        { 493, 5  },   //3.18v

        { 487, 1  },   //3.14v

Obs: ele não irá medir corretamente após 3,30v - irá marcar 18% você saberá que estará próximo do fim da bateria, ponha pra carregar

7º Clique em rascunho vá em Verificar/Compilar Ctrl+R

No prompt abaixo, irá ter o caminho com o arquivo gerado.

(para localizar o arquivo, Pressione Ctrl+F e digite .hex Lá você vai ver o caminho ex: C:\\Users\\Suporte\\AppData\\Local\\arduino\\sketches

Irá conter uma pasta tipo ex:2B0BCF557E91CF01A2BD0A10C48E8BF0 dentro dela você irá encontrar o arquivo compilado

Ex: ATS_EX.ino.hex

8º Descompacte e abra o AVRDUDESS, conecte o cabo usb (modificado sem os 5v)

Ligue o rádio ATS20+, se detectado, ele irá atribuir uma porta COM referente a ele. Ex: da imagem abaixo, no meu caso foi a COM4 Configurar a velocidade da porta para 115200 Selecionar as configurações em vermelho, selecionar o arquivo .hex gerado pelo Arduino IDE Clicar em GO, quando estiver tudo pronto. (OBS: Deixe o rádio carregado, pelo menos 10 minutos, caso a bateria estiver abaixo de 50%)

Se tudo certo, ele vai reiniciar o rádio com a nova configuração, desligue e religue ele.

#Melhorar a sintonia automática FM, alterar linha 1064 - para 2.5 e linha 1058 para 1

        g_si4735.setTuneFrequencyAntennaCapacitor(1);

        g_si4735.setSeekFmSpacing(2.6);

#ATS20+ #ATS20Plus #ATS-20+

#Update Firmware ATS20+

#Update Firmware ATS-20+

Caso você queira modifica os dados da bateria, utilizar regra de 3 simples
Ex:
https://www.4devs.com.br/calculadora_regra_tres_simples

Você aplica o valor referencia máximo e voltagem equivalente
pra descobrir o restante, só fazer a regra e conferir a voltagem.

Pra gerar a tabela de % x voltagem, usei o chat GPT, informando a tensão máxima e a mínima, ele me deu as %

% Carga	Voltagem (V)

1%

3,140 V

5%

3,180 V

10%

3,231 V

15%

3,282 V

20%

3,333 V

25%

3,384 V

30%

3,435 V

35%

3,486 V

40%

3,537 V

45%

3,588 V

50%

3,639 V

55%

3,690 V

60%

3,741 V

65%

3,792 V

70%

3,843 V

75%

3,894 V

80%

3,945 V

85%

3,996 V

90%

4,047 V

95%

4,098 V

100%

4,140 V

Ex: uma bateira lítio carga total 4,14v e voltagem mínima 3,14v Me dê a porcentagem e volts equivalente ex: 4,14v 100% e 3.14v = 1% Me informe o equivalente para 1% 5% 10% 15% 20% 25% 30% 35% 40% 45% 50% 55% 60% 65% 70% 75% 80% 85% 90% 95%
